1ACR220E/2M多功能电能表，多功能电能表厂家概述

??? ACR网络电力仪表是针对电力系统、工矿企业、公共设施、智能大厦的电力监控需求而设计的。它能测量所有的常用电力参数，如三相电流、电压，有功、无功功率，电度、谐波等。由于该电力仪表还具备完善的通信联网功能，所以我们称之为网络电力仪表。它非常适合于实时电力监控系统。

??? 该表具有很高的性能价格比，可以直接取代常规电力变送器及测量仪表。作为一种先进的智能化、数字化的前端采集元件，该系列网络仪表已广泛应用于各种控制系统、SCADA系统和能源管理系统中。

2ACR220E/2M多功能电能表，多功能电能表厂家技术指标

3?ACR220E/2M多功能电能表，多功能电能表厂家产品规格

● ACR1XX系列产品规格

注：

1、“■”为标配功能，“□”为选配功能，以上仪表标配1路RS485通讯；

2、ACR10E(L)的J(继电器越限报警输出)功能与第二路开关量输出复用，其他型号J功能的数量与开关量输出数量一致；

3、ACR10E(L)、ACR100E、ACR110E(L)在选配K(2DI/2DO)功能时无脉冲信号输出端口；

4、ACR120E(L)在选配K(4DI)功能时具备1路有功电能脉冲信号输出端口，在选配K(2DI/2DO)功能时无脉冲信号输出端口。

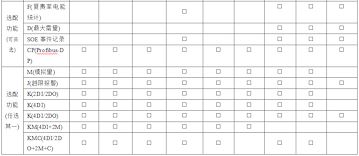

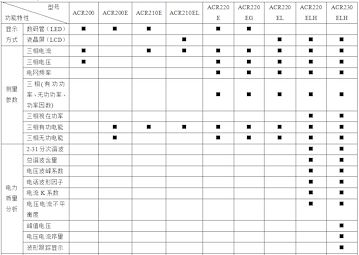

● ACR2XX系列产品规格

注：

1、“■”为标配功能，“□”为选配功能，以上仪表标配1路RS485通讯；

2、ACR230ELH的J(继电器越限报警输出)功能与第一路开关量输出复用，其他型号J功能的数量与开关量输出数量一致；

3、ACR200(E)、ACR210E(L)、ACR220E(L)在选配K(4DI)功能时具备1路有功电能脉冲信号输出端口，在选配K(2DI/2DO、4DI/2DO)功能时无脉冲信号输出端口；

4、ACR220(230)ELH在选配K(4DI/2DO)功能时具备1路有功电能脉冲信号输出端口；

5、ACR200(E)、ACR210E(L)、ACR220E(L)、ACR220ELH最多可带2路模拟量输出；

6、选配功能KC（4DI2DO+2M+C）中+C表示：2路RS485通讯（标配1路RS485通讯，选择+C表示增加1路RS485通讯，并具备2路脉冲信号输出端口）；

7、Profibus和RS485通讯不可同时选择；

8、选配事件记录功能时，必需配置DI或DO功能。

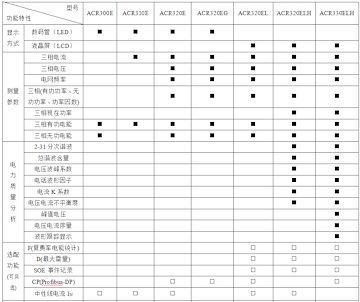

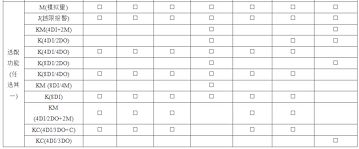

● ACR3XX系列产品规格

注：

1、“■”为标配功能，“□”为选配功能，以上仪表标配1路RS485通讯；

2、ACR330ELH的J(继电器越限报警输出)功能与第三路开关量输出复用，其他型号J功能的数量与开关量输出数量一致；

3、ACR300E、ACR310E、?ACR320E(L)、ACR320ELH在选配K(8DI/4DO)功能时无脉冲信号输出端口，选配K（4DI/4DO）功能时具备1路有功电能脉冲信号输出端口；

4、ACR330ELH在选配K功能时具备1路有功电能脉冲信号输出端口；

5、ACR300E、ACR310E、ACR320E(L)、ACR320EG、ACR220ELH最多可带4路模拟量输出，ACR330ELH最多可带2路模拟量输出；

6、选配功能KC（4DI2/3DO+C）中“+C”表示增加1路RS485通讯（标配1路，共2路RS485通讯），并具备1路脉冲信号输出端口；

7、Profibus和RS485通讯不可同时选择；

8、选配事件记录功能时，必需配置DI或DO功能。

?

4?ACR220E/2M多功能电能表，多功能电能表厂家外形及尺寸（单位：mm）

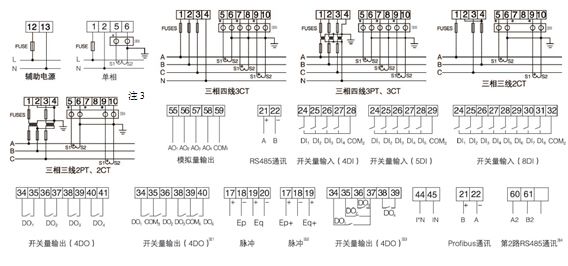

5?ACR220E/2M多功能电能表，多功能电能表厂家接线端子

??注1：适用于ACR3XXE(L)选配8DI/2DO、8DI/4DO场合。

??注2：适用于单相电能表及ACR3XXE(L)选配8DI/2DO的场合。

??注3：适用于ACR3XXE(L)选配4DI/4DO，具备一路电能脉冲信号的场合。

??注4：当仪表带双通讯时，“60，61”为第2路通讯端子号。

??注5：为用于CT二次侧短接的试验端子。

6.ACR220E/2M多功能电能表，多功能电能表厂家质保

1.?系统自验收合格之日起，免费保修一年，终身维护。系统常规软件终身免费维护在质保期间发生问题，我方会在收到通知后及时响应，24小时内派合格的技术人员并携带工具无条件到现场作技术服务，除非该问题可以通过通讯解决外。
2.?在质保期内，如因我方责任需要调换或修理合同设备，并由此引起合同设备停机时，则有关合同设备的质保期按实际停机时间相应延长。重新修理或更换后的合同设备部件的质保期为修理和更换完毕并经双方确认相应延长，但不能少于规定的一年质保期。
3.?在质保期满后30天内，买方因在质保期内发现合同设备有缺陷而出具的索赔证明仍然有效。
4.?免费维修期内人为或自然灾害引起的故障或损坏，仅收取维修成本费。
5.?免费维修期以外的维修服务仅收取维修成本费。
