是否有现货：	否	品牌：	安科瑞
加工定制：	是	类型：	电子式电能仪表
应用：	工业	相数：	3
电源：	交流表	原理：	电子式
用电设备：	三相四线电能表	安装方式：	普通安装式
用途：	多功能电度表	准确度等级：	0.5级
显示方式：	LCD	频率：	45-65Hz
基本电流：	1/5A	最大电流：	9999A
型号：	ACR220ELH	规格：	只
商标：	Acrel	包装：	纸盒包装
产量：	20000

1?多功能电能表，ACR220ELH谐波多功能电能表概述

??? ACR网络电力仪表是针对电力系统、工矿企业、公共设施、智能大厦的电力监控需求而设计的。它能测量所有的常用电力参数，如三相电流、电压，有功、无功功率，电度、谐波等。由于该电力仪表还具备完善的通信联网功能，所以我们称之为网络电力仪表。它非常适合于实时电力监控系统。

??? 该表具有很高的性能价格比，可以直接取代常规电力变送器及测量仪表。作为一种先进的智能化、数字化的前端采集元件，该系列网络仪表已广泛应用于各种控制系统、SCADA系统和能源管理系统中。

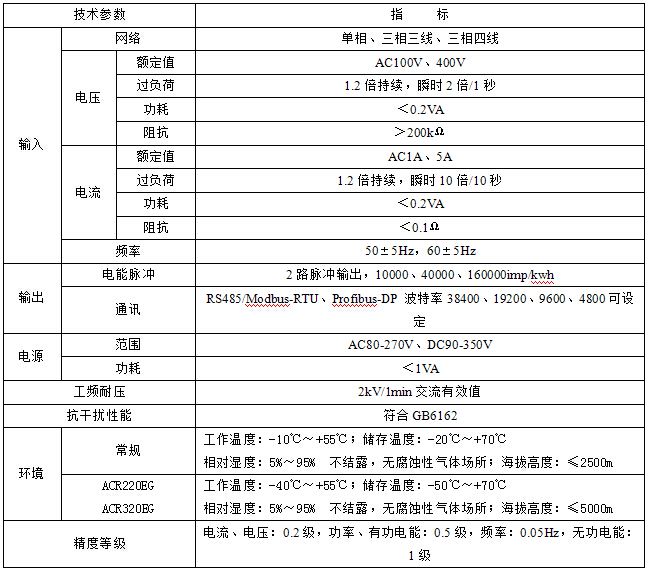

2 多功能电能表，ACR220ELH谐波多功能电能表技术指标

3?多功能电能表，ACR220ELH谐波多功能电能表产品规格

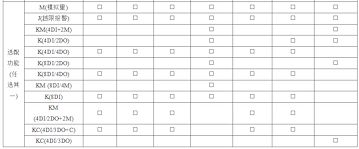

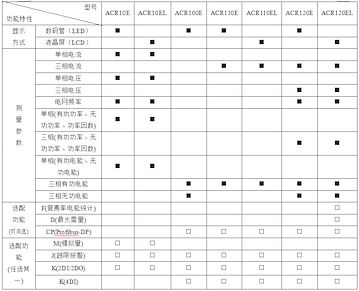

● ACR1XX系列产品规格

注：

1、“■”为标配功能，“□”为选配功能，以上仪表标配1路RS485通讯；

2、ACR10E(L)的J(继电器越限报警输出)功能与第二路开关量输出复用，其他型号J功能的数量与开关量输出数量一致；

3、ACR10E(L)、ACR100E、ACR110E(L)在选配K(2DI/2DO)功能时无脉冲信号输出端口；

4、ACR120E(L)在选配K(4DI)功能时具备1路有功电能脉冲信号输出端口，在选配K(2DI/2DO)功能时无脉冲信号输出端口。

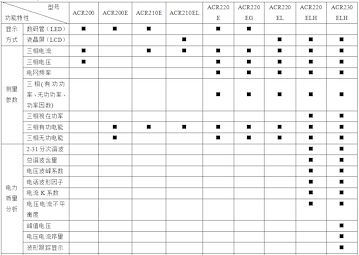

● ACR2XX系列产品规格

注：

1、“■”为标配功能，“□”为选配功能，以上仪表标配1路RS485通讯；

2、ACR230ELH的J(继电器越限报警输出)功能与第一路开关量输出复用，其他型号J功能的数量与开关量输出数量一致；

3、ACR200(E)、ACR210E(L)、ACR220E(L)在选配K(4DI)功能时具备1路有功电能脉冲信号输出端口，在选配K(2DI/2DO、4DI/2DO)功能时无脉冲信号输出端口；

4、ACR220(230)ELH在选配K(4DI/2DO)功能时具备1路有功电能脉冲信号输出端口；

5、ACR200(E)、ACR210E(L)、ACR220E(L)、ACR220ELH最多可带2路模拟量输出；

6、选配功能KC（4DI2DO+2M+C）中+C表示：2路RS485通讯（标配1路RS485通讯，选择+C表示增加1路RS485通讯，并具备2路脉冲信号输出端口）；

7、Profibus和RS485通讯不可同时选择；

8、选配事件记录功能时，必需配置DI或DO功能。

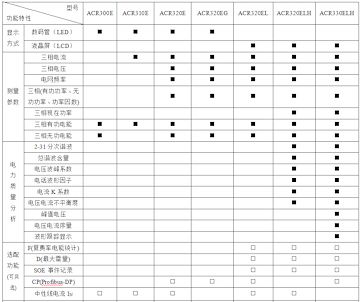

● ACR3XX系列产品规格

注：

1、“■”为标配功能，“□”为选配功能，以上仪表标配1路RS485通讯；

2、ACR330ELH的J(继电器越限报警输出)功能与第三路开关量输出复用，其他型号J功能的数量与开关量输出数量一致；

3、ACR300E、ACR310E、?ACR320E(L)、ACR320ELH在选配K(8DI/4DO)功能时无脉冲信号输出端口，选配K（4DI/4DO）功能时具备1路有功电能脉冲信号输出端口；

4、ACR330ELH在选配K功能时具备1路有功电能脉冲信号输出端口；

5、ACR300E、ACR310E、ACR320E(L)、ACR320EG、ACR220ELH最多可带4路模拟量输出，ACR330ELH最多可带2路模拟量输出；

6、选配功能KC（4DI2/3DO+C）中“+C”表示增加1路RS485通讯（标配1路，共2路RS485通讯），并具备1路脉冲信号输出端口；

7、Profibus和RS485通讯不可同时选择；

8、选配事件记录功能时，必需配置DI或DO功能。

?

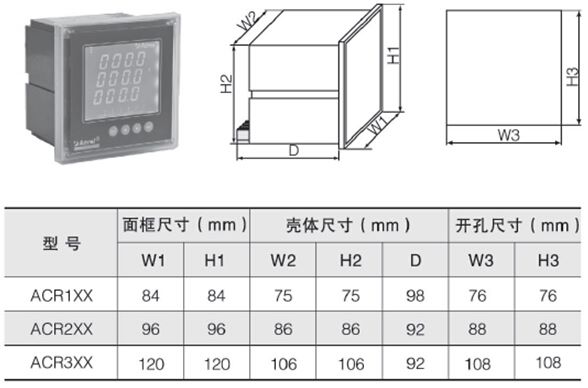

4?多功能电能表，ACR220ELH谐波多功能电能表外形及尺寸（单位：mm）

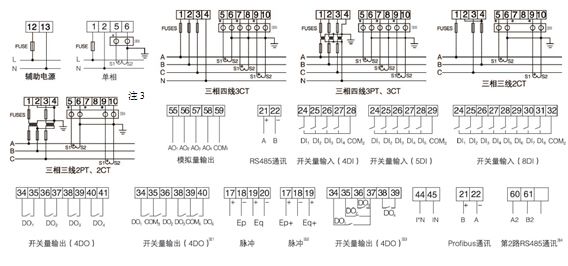

5?多功能电能表，ACR220ELH谐波多功能电能表接线端子

??注1：适用于ACR3XXE(L)选配8DI/2DO、8DI/4DO场合。

??注2：适用于单相电能表及ACR3XXE(L)选配8DI/2DO的场合。

??注3：适用于ACR3XXE(L)选配4DI/4DO，具备一路电能脉冲信号的场合。

??注4：当仪表带双通讯时，“60，61”为第2路通讯端子号。

??注5：为用于CT二次侧短接的试验端子。
